INSTALAÇÃO DO MINI SOBRE CARTER DA EMPI COM FILTRO.

Fala galera !!!!!!!!!!!

Nessa postagem, vou explicar o procedimento da instalação do minisobrecarter da EMPI,  figura: 01 - (código do produto EMPI: 17-2872-0).

O minisobrecarter é importado, mais vale muito apena por ser da marca EMPI, a famosa marca especializada em derivador ar da VW, com peças de alta performance ou peças originais.

A função do minisobrecarter é substituir as seguintes peças:  peneira e a tampa do cárter, que são as peças originais dos motores -1200, 1300, 1600 e 1700, do VW refrigerado a ar.

Conforme figura: 02, temos o minisobrecarter que por sua vez tem por objetivo:

• Melhorar o sistema de filtragem do óleo com refil em aço inox;
• Não deixando o pescador sem óleo em manobras bruscas, devido a profundidade  do minisobrecarter;
• O mesmo refrigera o óleo com mais eficiência devido que a tampa é de alumínio e a original e de aço.

Figura: 01

Minisobrecarte com acessórios.

                                                                        Figura: 02

                 Olha a diferença: o sistema original a esquerda e o da EMPI a direita.

Antes de trocar o sistema original pelo da EMPI,  as figuras: 3 e 4, mostram os dois sistemas.

 Figura: 03

Sistema original

Figura: 04

Sistema EMPI

PROCEDIMENTO DA MONTAGEM!!!!!!!!

Para montar o sistema, precisamos esgotar o óleo do motor figura: 05.

Figura: 05

NUNCA JAMAIS, JOGAR O ÓLEO NO MEIO AMBIENTE, E SIM LEVAR NOS POSTOS DE GASOLINA OU OFICINAS,  PARA DAR DESTINO CORRETO AO FLUIDO.

Continuando, após a drenagem do óleo do motor, é necessário a retirada da tampa e a peneira, ficando dessa forma o cárter figura: 06.

Figura: 06

Manual em inglês da montagem das peças, figura: 07.

                                                                     Figura: 07

Passo 01:
Verificar o comprimento do prisioneiro da tampa do carter, figura: 8 e 9

figura: 8

Antes de colocar o prisioneiro novo, devemos medir o comprimento do prisioneiro que está instalado no bloco do motor. Colocar somente a tampa junto com a junta de papel, somente dessa forma podemos medir o comprimento do prisioneiro corretamente.

Caso o comprimento esteja de acordo não tem necessidade de trocar. Se por ventura o prisioneiro ficou comprido, usar arruelas como calço.

                                                                    Figura: 9

Passo 02:
Montagem da válvula de alivio junto com a mola de pressão, figuras:10 e 11.

Figura: 10

                                                                   figura: 11

Passo 03:
Montagem da válvula na tampa do minisobrecarter figura: 12 e 13.

Figura: 12

                                                                        Figura: 13
              Atenção, na base da tampa existe um suporte onde a mola vai se apoiar.

Passo 04:
Instalando a borracha de vedação no filtro, onde a mesma se apoia junto com a válvula, conforme figuras: 14 e 15.

Figura: 14

Figura: 15

Passo 05:
Instalando o filtro na válvula,  figuras: 16 e 17.

                                                                  Figura: 16

       Figura: 17



Passo 06:
Identificando as borrachas que vão no tubo pescador de óleo:

Na figura: 18, mostra o pescador fino com ressaldo na base.

figura: 18

Para esse pescador é utilizada a borracha de vedação da direita, conforme figura: 19. Onde tem o diâmetro interno menor com chanfro.

figura: 19

A figura: 20, para efeito de curiosidade, o sistema já montado antes da instalação no motor.

 Figura: 20

 Passo 07:
Após  ter identificado tubo pescador e a borracha de vedação, chega a hora de instalar, figura: 21.

 Figura: 21

MUITA ATENÇÃO NA MONTAGEM DA BORRACHA, E O ENCAIXE DO CHANFRO DAS DUAS PEÇAS, TUBO E BORRACHA.



Na figura: 22 borracha já encaixada.

Figura: 22

 Passo 08:

Chegando a grande hora, instalação do minisobrecarter. Bom antes de instalar o sobrecarter, devemos colocar a junta de papel untada  com óleo figura: 23.

 Figura: 23

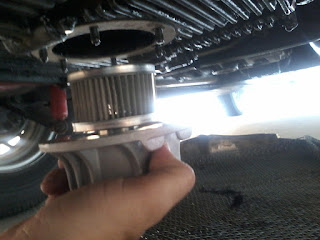

 Depois de instalar a junta de papel vem o conjunto minisobrecarter, figura: 24.

figura: 24

Na figura: 25 mostra o sistema já pronto.

                                                                 Figura: 25


Passo 09:

Colocar o óleo de sua preferencia.

 Fica a dica!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!
